RST? MINI微型系列設備連接器MOLA?
創新型模塊化設備連接器，采用簧夾技術。
既靈活又安全：MOLA?設備連接器
RST?MINI微型系列已推出新型模塊化MOLA?連接器，為安裝工作提供高級別防護，更加靈活并且適用于任何具體的應用場景。

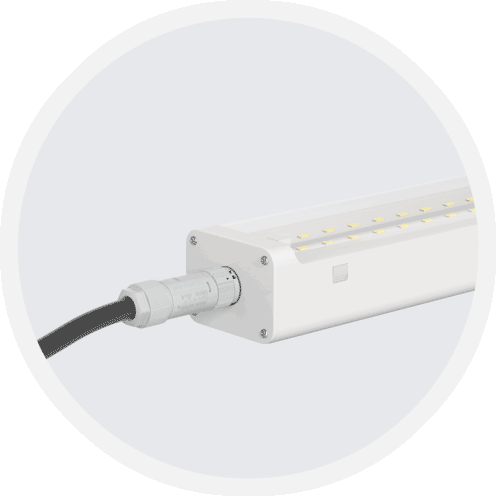

為您的設備提供全面連接方案
本系列的模塊化設備連接器特別為照明裝置制造商進行了優化設計。作為全能型連接解決方案，本系列還適用于發動機、加熱器、控制器以及類似設備。模塊化RST?MINI微型系列連接器使多種安裝應用更加靈活便捷并且更加安全。
無可比擬的產品特性
MOLA?連接器系列具有2極、3極、4極和5極型號。由于采用了模塊化設計，因此，可單獨預制內部電纜線束和外殼。簧夾連接方式便于在照明裝置外殼內進行連接操作。此外，MOLA?系列已采用“BJB ready”設計 – 這意味著本系列適用于機器人自動布線。
MOLA?系列有助于您節省寶貴的安裝空間。由于每個極點都設有兩個連接點，因此，無需使用內部端子即可實現連接，從而節省空間。與螺釘連接所需占用的空間相比，簧夾連接設計所需安裝空間更小。
MOLA?系列非常適用于整個布線系統。由于導體橫截面面積為2.5 mm2，通常，采用MOLA?系統通常即可實現理想的連接結果。
節省時間
簧夾連接方式確保在照明裝置安裝過程中非常便捷地插入導體裝置。與螺釘連接安裝相比，簧夾連接可節省大量時間。由于無需安裝，也無需準備額外的端子及相應的導體裝置，因此，每個接線點的分路器連接操作也更加省時。
+ 照明裝置
+ 動力
+ 風扇
+ 加熱器
+ 變頻器
+ 控制器
+ 替換內部照明裝置端子
+ 通過式布線
+ 點光源照明裝置
+ 緊湊尺寸，連接螺紋尺寸僅20mm
+ 適用于自動布線
+ 可單獨預制設備內部電纜線束
+ 已配備推入式彈簧
+ 防護級別IP66/68/69
+ 接觸密封可提供更多保護
產品優勢
替換內部端子

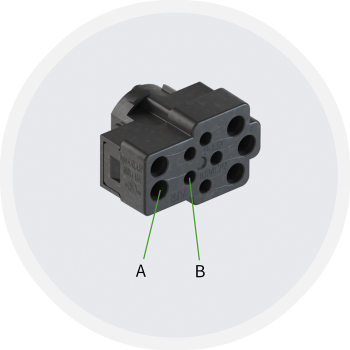

內部適配器每極都提供有兩個連接點：
連接通道A可提供一個2.5 mm2的橫截面，非常適用于通過式布線。
| 實芯 | 細導線， 不帶套管* |
細導線， 帶套管 |
| 1,0 - 2,5 mm2 AWG 18 – 14 |
1,0 - 2,5 mm2 AWG 18 – 14 |
1,0 - 1,5 mm2 AWG 20 – 16 |
*超聲波焊接
連接通道B的橫載面面積更小，適用于直接連接內部裝置（例如：驅動）。在連接通道之間有明顯的極點標注（取決于編碼）。
| 實芯 | 細導線， 不帶套管 |
細導線， 帶套管 |
| 0,5 - 1,0 mm2 AWG 21 – 18 |
0,75 - 1,0 mm2 AWG 21 – 18 |
0,5 mm2 AWG 21 |
精準匹配
RST? MINI微型系列插塞連接器和設備連接器采用了螺釘技術。RST?螺釘端子連接系列適用于把非制備電纜連接到符合EN 60999-1標準的裝置中。
| 實芯 | 細導線，不帶套管 | 細導線，帶套管 |
| 0,2 - 2,5 mm2 | 0,25 - 2,5 mm2 | 0,5 - 2,5 mm2 |

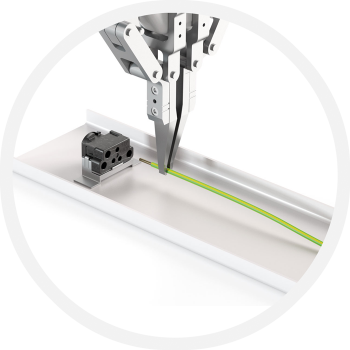

自動布線
MOLA?系列設有一個推入式彈簧，結合已優化的導入倒角使用，即可在已安裝設備外殼的內部實施機器人自動布線，也可單獨在內部適配器的夾具上實施機器人自動布線。
適用于20 MM套管
所有種類產品（2極、3極、4極或5極），直徑均為20毫米?，F有的帶20mm套管系列均可快速改裝為MOLA?系列，并且可以直接集成到已預制的M20套管中。因此，可便捷地把傳統的電纜接頭轉換為操作方便的可插撥式接頭。此外，還可以在設備連接器的螺紋上使用一個扁平頂部裝置，將連接器固定到位。

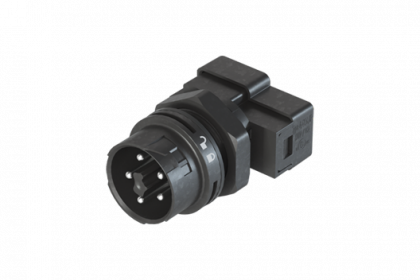

模塊化結構設計

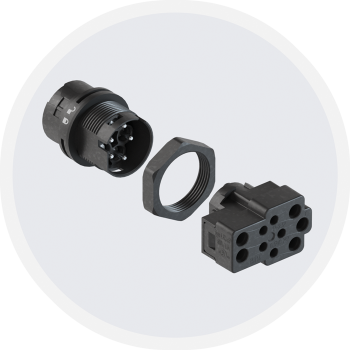

全新的RST16 MOLA?設備連接器完全采用模塊化結構設計，即：由以下三個獨立部件組合而成。
- 外部適配器 – 用于連接電氣基礎設施
- 內部適配器，每極設有兩個端子 – 用于通過式布線以及內部布線的輸出裝置
- 螺母 – 用于緊固外部適配器

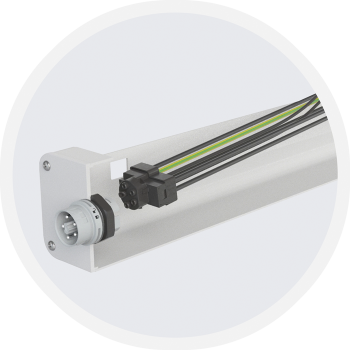

單獨預制
由于采用模塊化設計，因此，電纜線束和外殼均可單獨預制。外部適配器與外殼相連接，內部適配器則采用內部布線組裝在其他位置。然后，將內部適配器插入外部適配器即可！

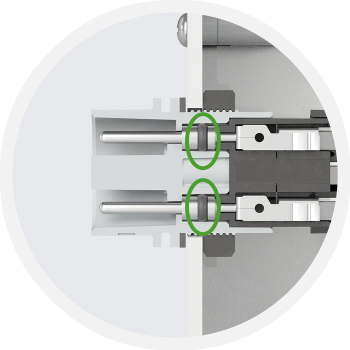

更安全
您還可以選擇帶有附加密封（縱向密封）的產品。變體產品可防止因冷凝或電纜受損而導致潮氣侵入接觸點。
適用于照明裝置制造商的應用場景
MOLA?系列適用于帶通過式布線的照明裝置，也適用于點光源照明裝置。

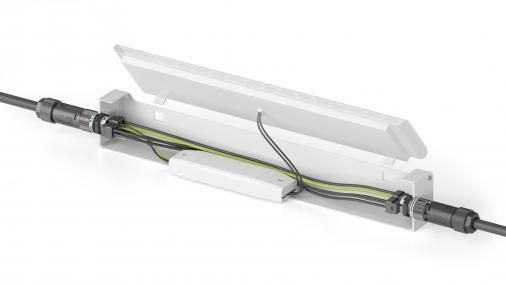

通過式布線
例如：用于帶通過式布線的應用時，可采用帶4極或5極的產品。該等變體可作為插頭型號和插座型號。

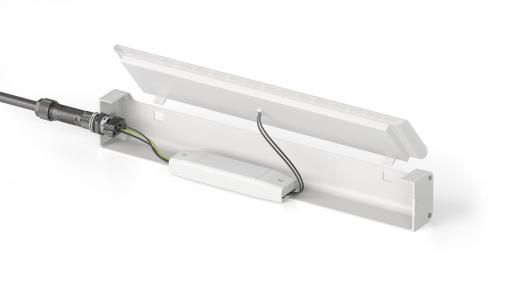

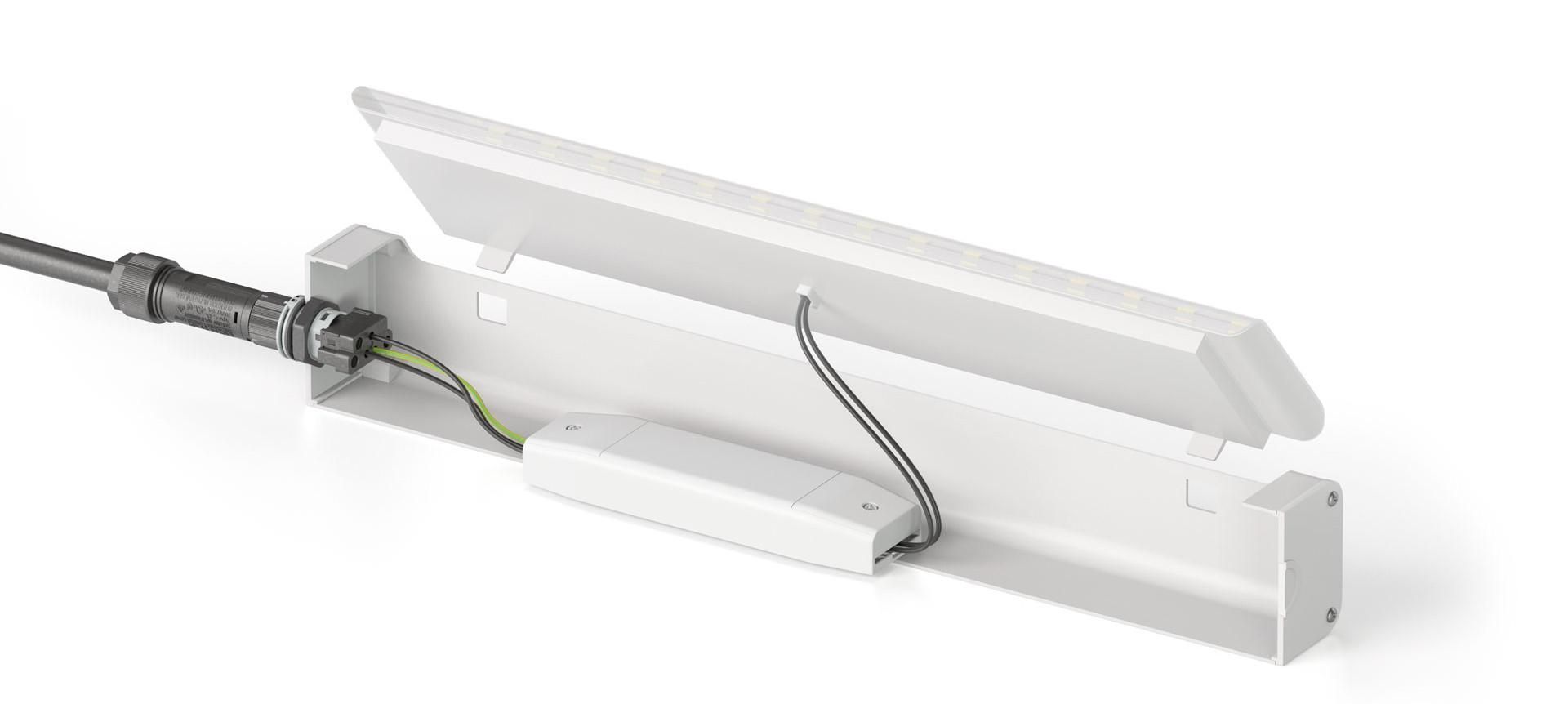

點光源照明裝置
帶2極或3極的變體產品適用于點光源照明裝置。該等產品可作為插頭型號。
一目了然
歡迎您親自見證此項創新式彈簧罩連接方式是多么地簡單便捷、毫不費力。
歡迎您索取免費樣品
歡迎您現在就免費索取適合您具體需求的樣品，無需承擔任何附加義務。您將親自見證MOLA?設備連接器系列是多么地便捷優質
能與熟悉的系統相兼容
MOLA?設備連接器可以與已通過驗證的RST?MINI微型系統相兼容，由此提供更多元件，比如：插頭連接器、電纜元件、分配器以及帶螺釘連接技術的設備連接器。此項兼容功能已通過IEC61535認證和cULus認證。MOLA?設備連接器也計劃通過該等認證。
目前的連接橫截面面積高達2.5 MM2!

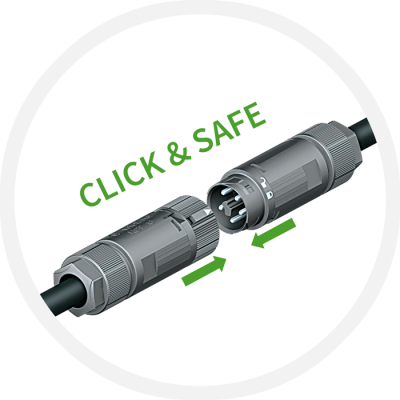

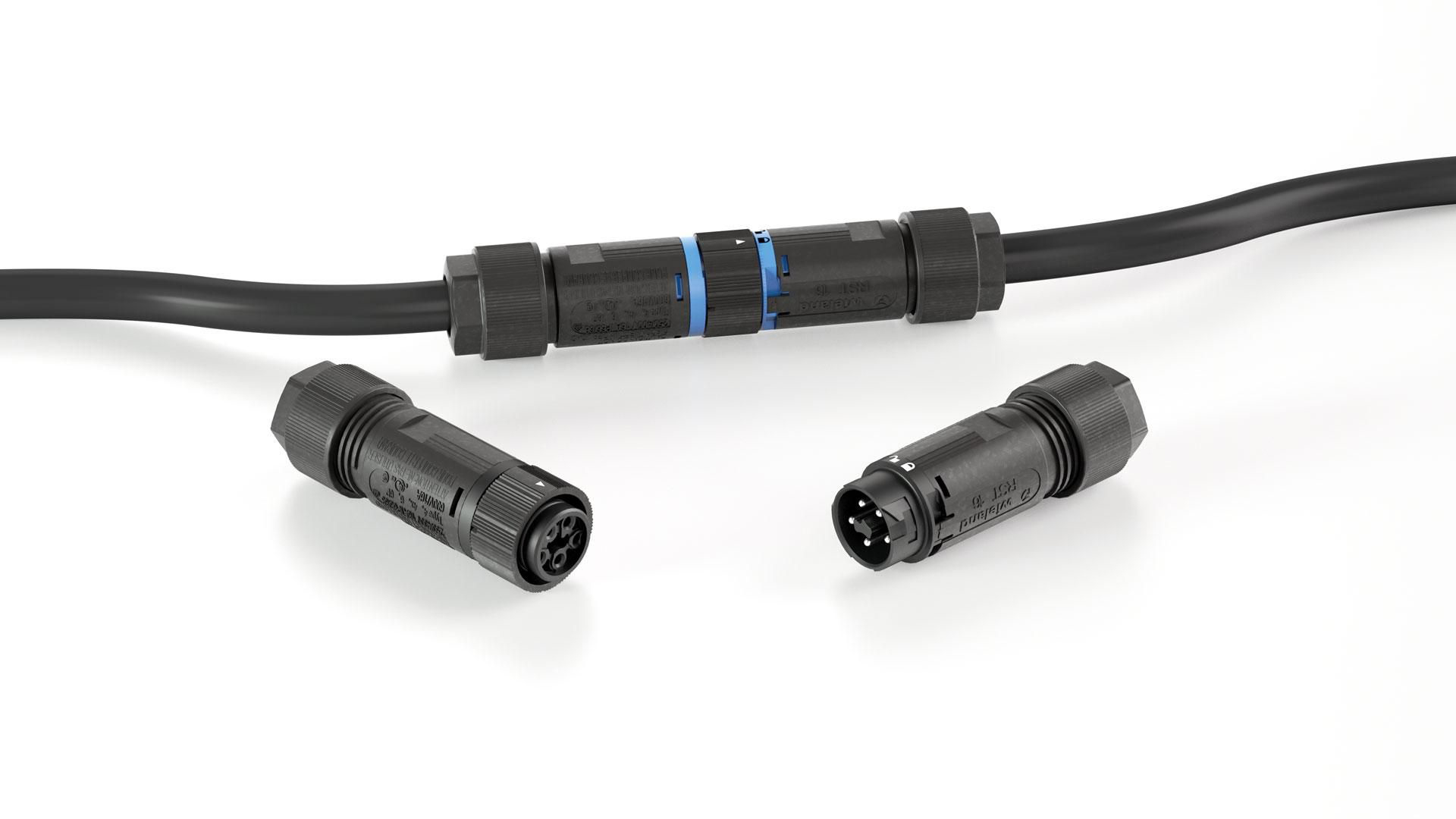

RST? MINI CLICK & SAFE
TWISTLOCK 技術
通過TWISTLOCK智能鎖定機制，當若干個連接器插到一起時可自動鎖定。由此，用戶可獲得明確反饋。只需輕輕扭轉即可松開連接。
技術數據
| 額定電壓 | 250/400 V |
| 額定電流 | 16 A |
| 極數 | 2極至5極 |
| 溫度范圍： | - 40 °C 至 100 °C |
| 材料 | 接觸部件：黃銅，表面已經過處理 外殼部件：聚酰胺，無鹵素，V2級 密封材料：NBR （丁腈橡膠） |
| 污染度 | （連接時）3級 |
| 防護級別 |
IP66級防護：防接觸、灰塵、濺水及強烈水射流 |
| IK代碼 | IK07 (2焦耳) |
| 可插拔次數 | 根據IEC 61535標準，空載時，100x；在標稱載荷下，50x （功率因數 = 0.6） |
| RST? MINI 微型系統通過的認證 | VDE認證（IEC 61535標準）、cULus認證（UL 2238標準）、CSA認證（C22.2 No.182.1標準/ C22.2 No.182.3標準）、RINA認證、LR認證、DNV認證/GL認證、BV認證 |
| MOLA? 設備連接器通過認證 | VDE認證（IEC61535標準）；待定：cULus認證、CSA認證 |
