GESIS? FLEX系列
通過可插拔電氣連接裝置、模塊化以及分布式安裝，GESIS? FLEX系列將確保您的建筑施工現場實現工業級生產及工藝品質，為智能樓宇提供專業、簡單、安全、快捷的電氣裝置安裝方式。
GESIS? FLEX系列 – 分布式KNX房屋自動化技術
gesis? FLEX模塊化KNX裝置系列一直專注于分配器之外的分布式安裝。KNX裝置通常由一個基本模塊附加擴展模塊組成，擴展模塊最多可達六個。模塊適用于控制照明、百葉窗和加熱器，或者也可通過二進制方式輸入裝置，將無電位接觸點集成到建筑自動化設置中。
此系統采用扁平式設計、單面連接，提供有貼心的安裝選項，而且模塊可擴展，因此，可適用于緊湊小巧的安裝空間。獨特的可插拔連接裝置可快速、安全且方便地實現連接。添加模塊后，主饋電將與內部母線自動連接。插入饋電模塊后，即可針對不同的功能提供獨立熔斷保護。
模塊本身操作便捷，從而使調試工作和故障排查工作更加省心。此外，可插拔式設計確保在系統集成與安裝之間創建起一個清晰的接口。此系統采用了模塊化設計，因此，在規劃、執行或操作階段均可快速實現變更。
應用說明
- 本款房間控制器符合KNX總線協議，適用于控制照明、窗簾及加熱閥
- 記錄本地操作單元
- 適于安裝在吊頂式天花板、架空地板等設施上
- 安裝簡單，可插拔式連接

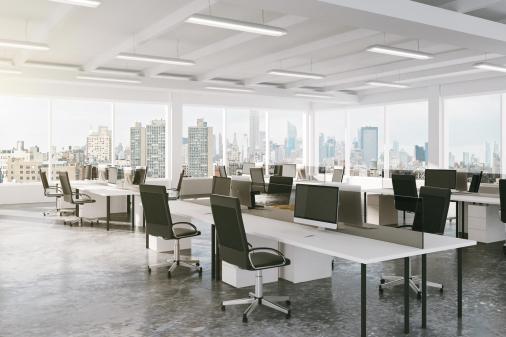

- 適用于寫字樓、行政大樓、酒店、醫院、學校等設施

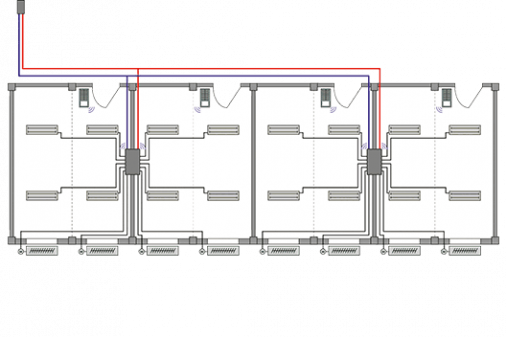

分布式設計
- 無需電氣箱，即可直接安裝在設施的表面
- 安裝結構簡單、清晰
- 低用電負荷
- 簡化并優化電纜管理工作
- 可插拔式設計，優化施工流程
系統特性
- 可完全集成到可插拔式電氣裝置中
- 一個KNX物理地址即可實現多種功能
- 每個基本模塊最多可承載六個擴展模塊
- 可自由組合擴展模塊
- 通過添加/擴展的方式建立電氣連接
- 所有設備/模塊均可手動操作
- 安裝框架帶電纜應力消除設計，安裝方便、省心
- 在設備設計中包含連接至DALI，EnOcean以及SMI的網關
- 導軌式安裝裝置，最多可集成4個單元
參考資料
瑞士圣加倫，瓦爾哈拉酒店
瓦爾哈拉酒店需要升級裝修，其裝修計劃要求酒店內安裝高效且便捷的樓宇及房間自動化裝置，以便酒店實現各種任務。瑞士圣加倫的Baumann Electro AG公司在規劃早期就意識到，采用“傳統的”安裝方式將很難跟上裝修計劃所規定的工作進度。此外，就在裝修啟動前不久，該酒店的某些部分才剛被授予文化遺產地位。因此，裝修工作必需符合更加嚴格的要求。
威瑯系統即是解決方案
設計團隊（團隊成員包括承包商Baumann Electro AG公司，該公司由Andreas Sutter和Robin Stauber領導，以及來自威瑯電氣的Ronny Gasser）在規劃早期就開始著手驗證威瑯電氣提供的符合總線協議KNX的gesis? FLEX系統是否能夠滿足酒店的裝修要求。大家很快就清楚地認識到，威瑯提供的這一系列與威瑯gesis? FLEX安裝連接器系列相連后，不僅能夠確保靈活應用而且還可實現模塊化應用，與傳統布線相比，具有多重優勢。經過較長時間的謹慎推敲，最終為酒店的100間客戶和5間附屬房間制定出模塊化且連接靈活的規劃方案。Stauber巡視酒店后表示：“與安裝工作相比，規劃工作花費的時間更多?，F(xiàn)在回想起來，如果我們當初沒有采用威瑯系統，那么，現在我們想在如此緊張的工期內符合酒店的裝修要求，可能會‘無計可施’?！?/p>

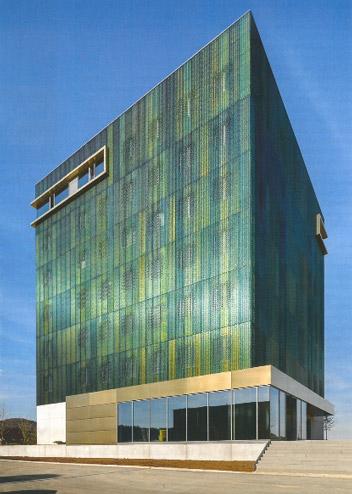

FIT AG公司辦公大樓
FIT AG是一家成功的增材制造公司，該公司新建的辦公大樓不僅光彩奪目，而且符合可持續發展、節省、舒適及經濟等多重要求。這多半歸功于基于網絡化樓宇系統技術且以需求為導向的自動化連接技術。早在該大樓的規劃階段，這方面的考慮就已得到高度重視。即使在招標階段，電氣規劃方就已經具體確定了適用于照明控制及靈活I(lǐng)T供電可插拔電氣連接這一安裝理念，而且還規定，電氣連接裝置應確保實現快速安裝。承接此項目的電氣承包商是來自德國帕爾斯貝格（Parsberg）的Ing. Ludwig Freitag Elektro-GmbH & Co. KG公司，該承包商最終決定選用威瑯電氣出品的柔性gesis? NRG系統以及基于KNX總線協議的gesis? FLEX系統。Elektro Freitag公司負責這一項目的項目經理Alois Auer表示：“我們與威瑯電氣已積累了良好的合作經驗，而且我們熟悉威瑯電氣提供的這類電氣連接系統。因此，對我們而言，做出這樣的選擇并非難事?！?/p>
