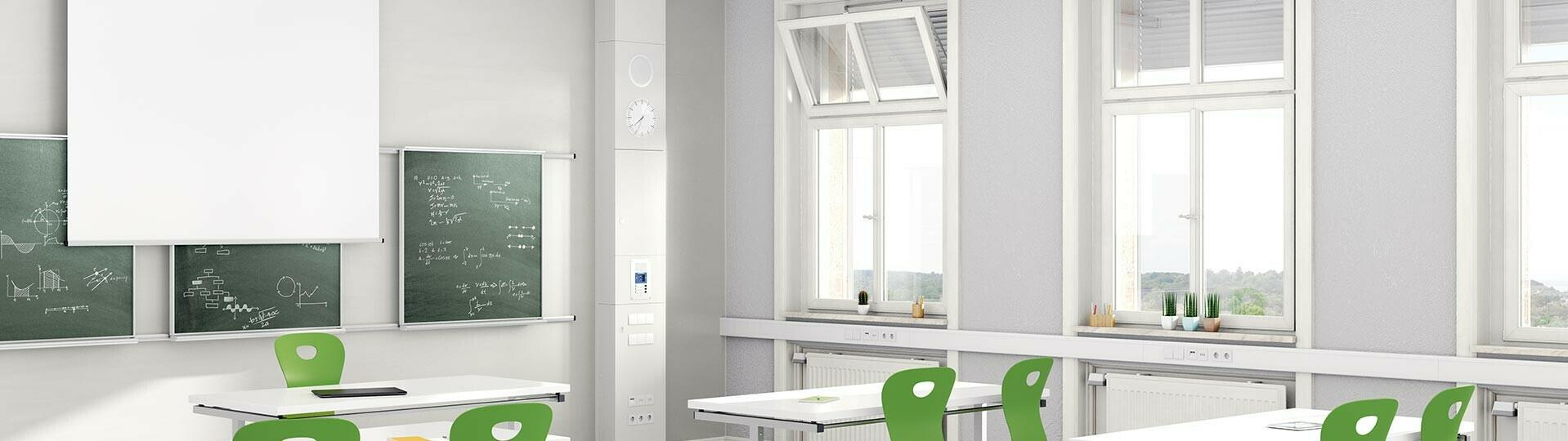

安裝立柱
所有房間功能的中央控制
保持與時俱進至關重要，對于教育領域的數字化轉型建設而言尤其如此。采用威瑯gesis?安裝立柱，即可在電氣安裝與連接解決方案之間實現靈活關聯，全面滿足現代教室自動化應用的所有需求。
將來，僅需一根安裝立柱作為接入點，即可在每個房間或每間教室實現所有的房間功能及數字功能。安裝立柱可以為所有的自動化裝置提供必要的安裝空間，其中包括：簡單照明控制及遮光控制裝置、高效室溫控制裝置、空氣質量裝置以及二氧化碳測量裝置。分散式安裝設計不僅節省安裝空間，而且無需費時費力進行安裝作業。采用威瑯可插拔式安裝方案，即可實現快速安裝并且避免安裝失誤。威瑯，全球可插拔式電氣安裝領域的市場領導者，專為房間自動化提供gesis?系統，卓越品質，安全可靠，值得您信賴。

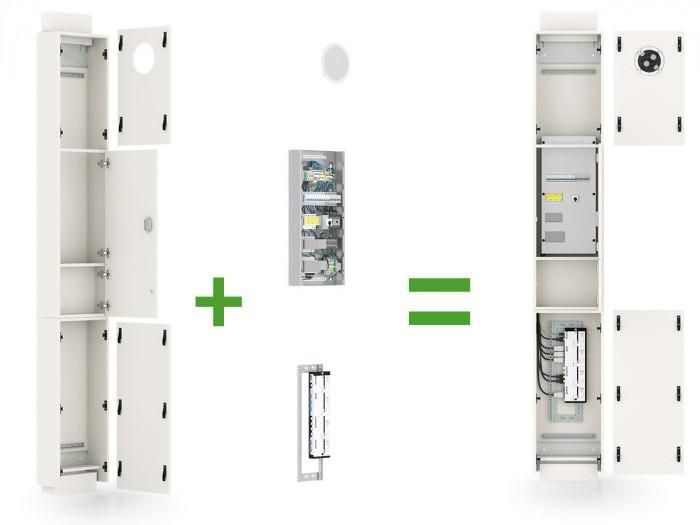

配電板：適用于安裝分散式配電裝置和房間自動化裝置。
固定裝置： 現場安裝件（例如：揚聲器和/或時鐘）的預留開口設計。
安裝空間例如： 自動化裝置，比如：威瑯gesis? FLEX裝置，網絡技術或類似裝置
媒體連接裝置： （例如：開關、插座、多媒體）
固定前艙/電話艙：可容納以下元件：嵌入式安裝的對講裝置、報警系統、電話裝置或類似裝置。
安裝立柱可實現以下功能
照明
通過安裝立柱上的自動化裝置以及安裝在前部的控制單元，即可對燈具進行控制。采用威瑯gesis?系統元件，即可對整個照明系統進行布線連接，安裝快速、簡單。
開關、插座

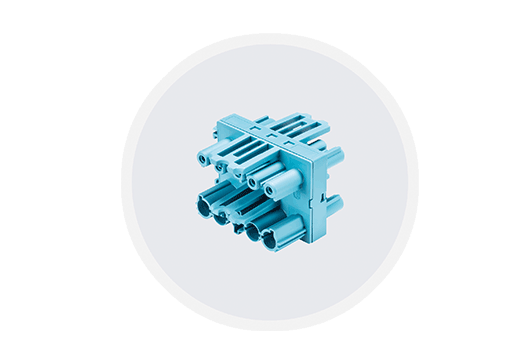

安裝立柱上的插座及基礎設施布線（比如：跳線槽或安裝空間內的各種開關元件）均是通過安裝立柱，以安全的方式集中進行整合。
多媒體
通過光纖雙絞線銅轉換，可以快速且穩定地連接互聯網。此外，還可集成其他多媒體連接裝置，例如：衛星電視、USB和HDMI。
遮陽裝置
可通過安裝立柱上的控制面板對遮光裝置進行操作，或者，也可通過智能空間自動化裝置實現自動化控制。
供暖、通風及空調系統
觸摸開關即可根據個人需求高效調節室內溫度。所有必要的操作裝置和自動化裝置均可集成到安裝立柱中。
報警系統
集成式報警系統有助于對緊急情況做出正確評估，從而為人員提供更多安全保障。

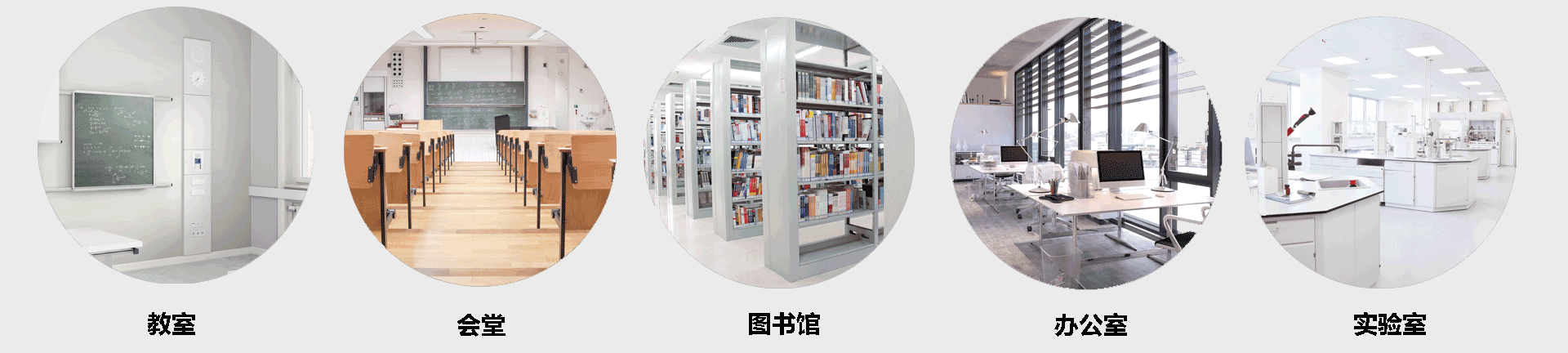

應用領域
安裝立柱具有以下優點
- 節省時間：我們將在恰當?shù)氖┕るA段，協調交付系統主機及配電板。由于系統高度可預制并且采用可插拔式安裝方式，因此，可提前完成準備工作（比如：電纜布線），并且，安裝立柱采用即插即用的方式進行連接。
- 操作靈活：可按需定制。
- 分散式安裝：作為教室空間內的中央控制點，樓宇只需對安裝立柱進行供電，安裝立柱內部完成分散式配電工作，既省時又省成本。
- 優質: 安裝立柱的主體部件采用優質木料制成。配電板的生產和測試均遵循行業標準。
- 符合未來擴展之需：由于安裝空間充裕并且?guī)б粋€配電板，空間可容納多達126個配電單元（視具體需求而定），因此安裝空間足以適應未來擴展要求。
- 安全：由于具體應用的使用級別不同并且附有觸摸保護裝置，因此，安裝立柱提供有防篡改和防電擊保護裝置。
理想的電氣連接解決方案，尤其適用于公共樓宇
TOBIAS HENNEMANN,
樓宇解決方案產品經理

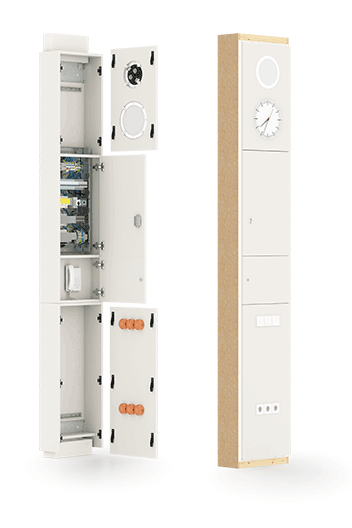

GESIS?安裝立柱BASIC基礎款
安裝立柱基礎款安裝空間充裕，便于分散式安裝電氣裝置，同時作為整個房間內所有功能的接入點。共有兩種安裝方式供您選擇：嵌入式安裝和表面安裝。

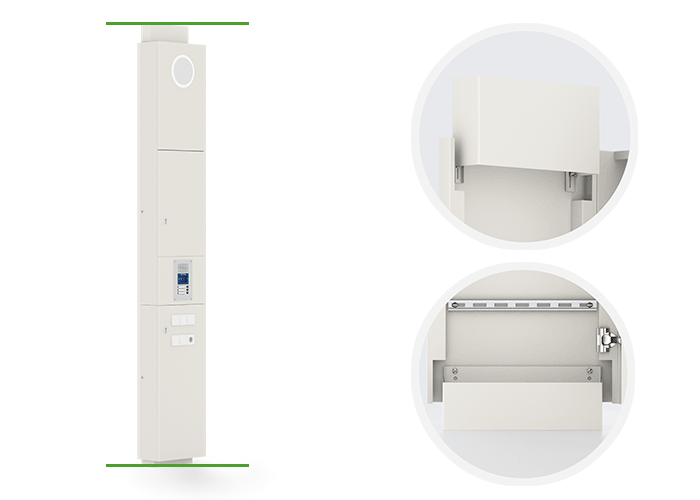

表面安裝具有以下特點：
- 無需采用土建施工即可把安裝立柱安裝到表面。
- 木質背板
- 通過立柱的背板進行緊固安裝。
- 通過可調節式基座以及天花板連接元件即可補償空間高度。
- 可調節微調基座實現垂直安裝。

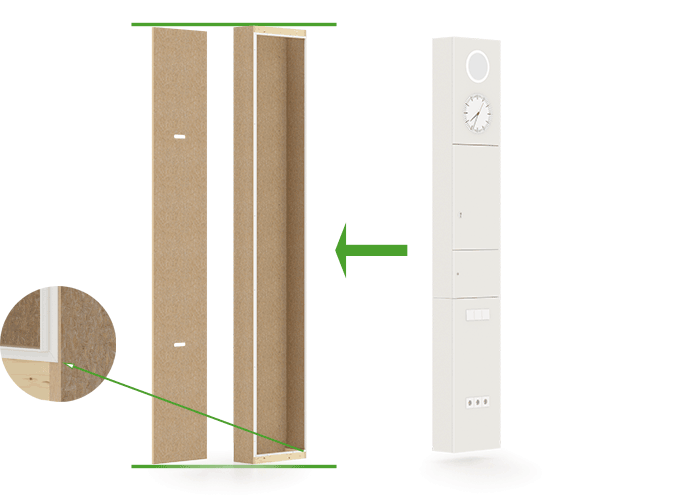

嵌入式安裝具有以下特點：
- 嵌入式安裝的產品分為局部嵌入式安裝和齊平嵌入式安裝。
- 您可以選擇局部嵌入式安裝（最小嵌入深度105mm）或齊平嵌入式安裝（嵌入深度195mm）。
- 可選購合適的基礎電箱。
- 可從底部和上部接入電纜。
- 清潔罩可清晰指示對角線。
- 獨立于房間高度。
- 基礎電箱可安裝在側面或背板上。

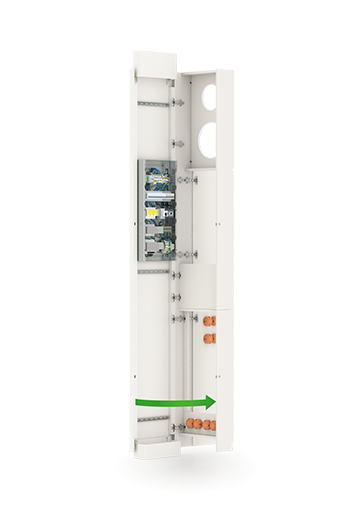

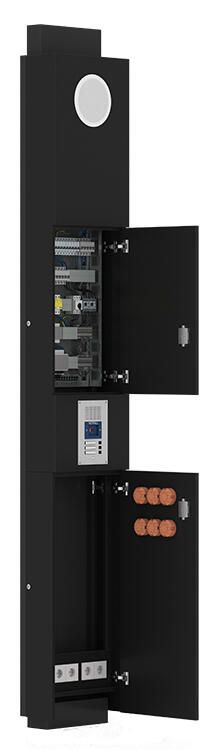

威瑯GESIS?安裝立柱COMFORT舒適款
Comfort舒適款安裝立柱設有多項增強功能，例如：門板可開合，從而使組裝工作更簡單、更快捷。門板開合方向和按需定制。
只需往里輕推即可輕松開啟門板，或者也可在門板上設計開口，即可直接接觸到開關、插座和媒體連接裝置。內部鎖頭可提供權限設置，可安全鎖定單個裝置。

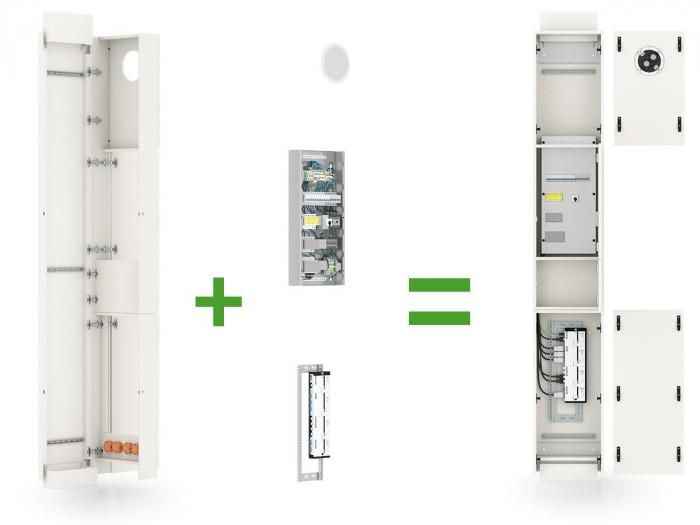

舒適款安裝立柱還提供有一塊5-7排配電板。
表面安裝具有以下特點：
- 無需采用土建施工即可把安裝立柱安裝到表面。
- 通過立柱的背板進行緊固安裝。
- 通過可調節式基座以及天花板連接元件即可補償空間高度。
- 可調節微調基座實現垂直安裝。
- 背板材質為粉末涂層鍍鋅鋼板。

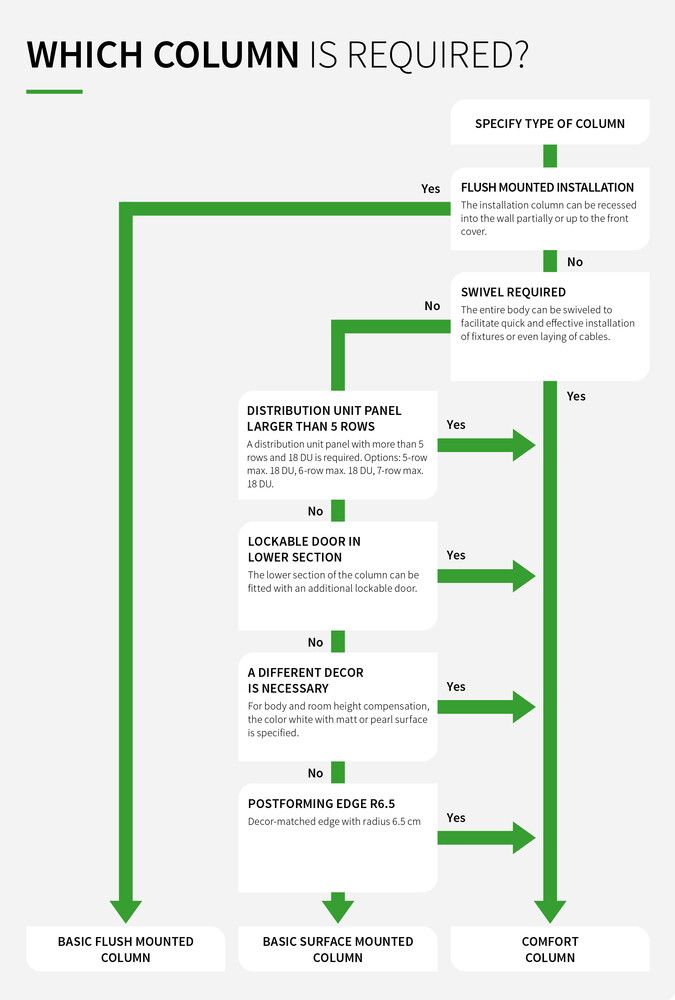

查找適合您具體需求的安裝立柱。
比較：BASIC基本款與COMFORT舒適款
BASIC 基本款（嵌入式安裝） |
BASIC基本款（表面安裝） |
COMFORT舒適款 |
|
安裝類型 |
|||
| 表面安裝 | ? | ? | ? |
| 嵌入式安裝（完全嵌入或局部嵌入） | ? | ? | ? |
操作概念 |
|||
| 哪些人員可觸及到安裝在電話艙前部及內部的元件？ | 用戶 | 用戶 | 用戶 |
| 例如：打開門后，可訪問防護裝置/開關裝置的操作信息。 | 訓練有素的專業人員（看管人） | 訓練有素的專業人員（看管人） | 訓練有素的專業人員（看管人） |
| 例如：打開門并且拆除蓋子之后，哪些人員可以訪問防護/開關裝置及安裝層的操作信息？ | 專業人員 | 專業人員 | 專業人員 |
| 將整個安裝立柱向上擺動，然后打開安裝層。 | ? | ? | 專業人員 |
設備 |
|||
| 尺寸（寬X深X高） | 450 x 215 x 2580 – 3370* mm | ||
| 3個可組合的柱高 | ? | ? | ? |
| 高度可變 | ? | ? | ? |
| 空間高度補償 | ? | 集成式 | 集成式 |
| 配電單元面板每行可容納18個節距單元，最多5行，適用于可操作式防護裝置/開關裝置使用。 | 5-行 | 5-行 | 5至7行 |
| 在下面部分（例如：媒體連接裝置、額外增加的插座等）可選用可鎖定式門。 | ? | ? | ? |
| 標準顏色：珍珠白或啞光白 | ? | ? | ? |
| 可定制裝飾件 | ? | ? | ? |
* 高度范圍從2580mm 至 3610 mm不等，具體高度視變體產品而定。

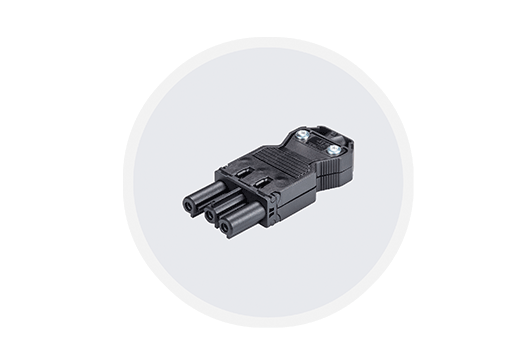

采用威瑯GESIS?即插即用式安裝解決方案，實現房間自動化
目前，越來越多的公共樓宇紛紛要求采用新能源概念。如果您希望樓宇高效節能的同時還能發揮數字化教育功能，那么，您現在就必須選用正確的電氣安裝方案。
目前，政府部門和開發商都要求樓宇新建和改建的設計方和建設方提供高效建筑節能方案，以實現氣候目標，同時節省成本和資源。樓宇的智能化過渡進程離不開靈活且能力卓越的連接系統和產品。尤其公共建筑（比如：學校、醫院或行政大樓）需要定期翻新并且緊跟先進技術。
對現場電氣施工人員來說，經常會遇到安裝工期短、進度緊等問題。
威瑯gesis?安裝立柱，是業主和及施工方信賴的安裝方案，安裝快速、安全，并且還記錄各項參數。重要的是，安裝作業遵循即插即用原則，從而確保安裝操作無誤同時實現房間自動化，不僅易于處理和維護，而且可以靈活適應樓宇未來的擴展需求。
從方案構思到項目實施。
威瑯樓宇產品對于設計方而言有何意義？對于承包商而言，采用威瑯產品將對安裝及流程帶來哪些改觀？
創新式樓宇規劃/數字化離不開創新式解決方案！其中涉及兩個關鍵詞：分散式和可插拔。威瑯非常樂意為您創建適合您具體需求的創新式電氣安裝概念，以供業主或決策者參考。
規劃方需考慮以下基本注意事項：
- 需要集成哪些功能？
- 需使用哪些電子裝置？
- 需要控制哪些室內裝置？
- 可以使用或者需要使用哪些建造空間？
- 工廠安裝是否可插拔？
從概念設計到具體規劃及成本計算，直至招標環節，我們非常樂意全程為您提供專業建議并與您開展合作。
我們將竭誠為您選擇并規劃適合您具體需求的安裝立柱：
- 確定所需電子裝置及固定裝置
- 分配器的尺寸/材質
- 優化數量結構

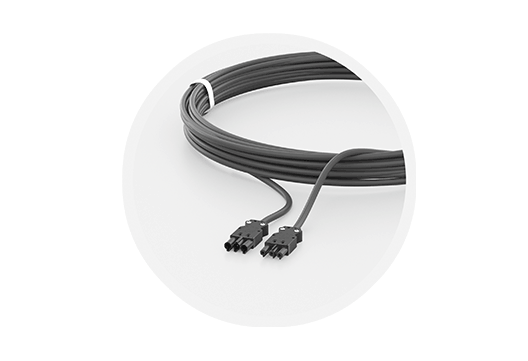

- 重新設置，例如：確定出任何必需的配件（比如：連接器或電纜組件）。
我們將在所有招標事項方面為您提供支持。
作為設計方
- 您將收到我們發送的成本估算文件。
- 我們將共同（并且采用中立的措辭）起草標書文件。
- 您負責安裝立柱及配件方面的招標事宜。
- 我們負責處理施工方提出的問詢。
作為承包商
- 您將收到設計方發送的投標文件。
- 根據招標文件，威瑯電氣需發送投標文件。
- 根據招標文件，可能需要更精確的規格數據。
- 由于將定制安裝立柱，因此將出具一份網絡投標書。
- 您負責出具成本計算信息。
我們將已訂購的安裝立柱連同其他元件，按照約定的時間，按時交付至所需地址。
作為設計方
由承包商訂購必需的元件：
- 任命威瑯項目經理。
- 創建安裝布局圖和EPLAN。
- 由承包商簽字最終批準。
- 按照適用的標準及指導規則，生產安裝立柱并且進行單獨測試。
- 向承包商移交文件及規劃方案。
作為承包商
授予合同之后，您將訂購所需的安裝立柱：
- 任命威瑯項目經理。
- 安裝布局與布線保持一致，并且根據實際情況有針對性地進行優化。
- 討論交付及物流事宜。
- 由威瑯電氣出具圖紙。
- 由客戶發出允許生產的指令，如果適用，將進行任何抽樣檢查。
- 根據協議規定，在威瑯電氣的工廠進行生產。
如果出現其他任何情況，威瑯現場團隊以及德國班貝格市（Bamberg）的團隊都將隨時為您提供幫助。
