GESIS? CLASSIC系列

本系列安裝迅速、簡單并且安全，確保滿足現代分布式供電的要求。

電氣安裝，面向未來

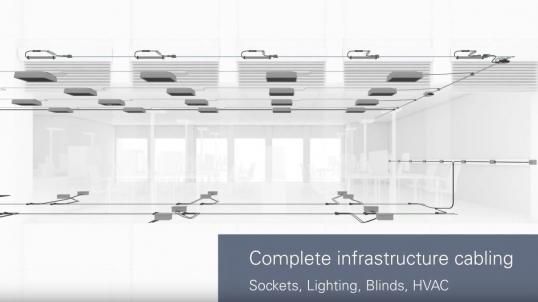

工業預制組件，經久耐用，顯著節省時間（省時70%）和成本（成本節省30%）！GST18?系列，從配電單元到用戶全面覆蓋，安裝簡單、節省成本并且經久耐用，始終符合歐洲的安裝要求?？筛鶕?jù)客戶的具體安裝要求，定制具有特定屬性的系統分配器，以完備的安裝系統實現分布式供電及樓宇自動化。

技術數據

?極數	3極、4極、5極和6極
可供使用的系統組件	插頭連接器、設備連接器、分配器、分配盒、電纜組件
額定電流	20 A
額定電壓	50 V / 250 V 或 250 V / 400 V （視具體編碼和極數而定）
鎖固機制	自鎖，使用工具解鎖
產品標準	IEC61535標準、IEC60320標準、UL1977標準、加拿大標準協會CSA標準C 22.2 No. 182.3（更多詳細描述及產品說明，請查閱威瑯電子商店）
防護級別	IP20級防護 未插電 IP40級防護 已插電或已加蓋封蓋（可單獨訂購封蓋）
環境溫度	-5 °C 至 +40 °C
編碼	根據具體應用，采用不同的機械編碼和顏色編碼，以便區分并防止出現匹配錯誤。白色和黑色，以及灰色/番茄紅，其機械編碼相同。請注意區分額定電壓！
建筑產品法規	信息列表

警告

不同制造商的插頭連接器系統之間不兼容

如混用Wieland GST?和其他制造商的插頭連接器，可能對健康及人、動物和物品的安全造成危險。

如混用Wieland GST?和其他制造商的插頭連接器，依據德國產品安全法第１版（低電壓指令）第４條，可能對符合性推定造成損失。其他制造商的插頭連接器不得與GST?插頭連接器捆綁上市或銷售，或標志為“與GST?插頭連接器兼容”。

解釋：

Wieland gesis? CLASSIC 安裝用連接器系統由 GST?插頭連接器、 GST?設備連接器、GST?分配器模塊和不同電纜截面的組裝模式及各種連接技術設備組成。所有GST?產品符合EN IEC 61535協調標準的認證，并由我們將用于搭建一個在電力安裝系統長期可插入的連接投入流通。

EN IEC 61535是一種產品標準，僅對產品設計要求作出規定；作為產品標準，EN IEC 61535不包括插頭連接器的構造規范；這意味著與構造標準（例如防接觸插頭的制造）不同，編碼和插塞面原則上可由各制造商自由選擇，并且也可在一個安裝用連接器系列之內繼續發展。這種設計自由導致僅機械上的可插入性并不能確保不同制造商的插頭連接器之間的兼容性。

因此，EN IEC 61535產品標準規定，僅同一個制造商的安裝用連接器可用于安裝，因?yàn)橹挥性擁?xiàng)措施能確保長期安全的電力傳輸。

資料下載

Tender Text gesis? CLASSIC

314 KB

樓宇技術

0431.1 | 8 MB

gesis? Indoor系列 – 產品目錄

0670.1 | 21 MB

照明技術

0429.1 | 3 MB
